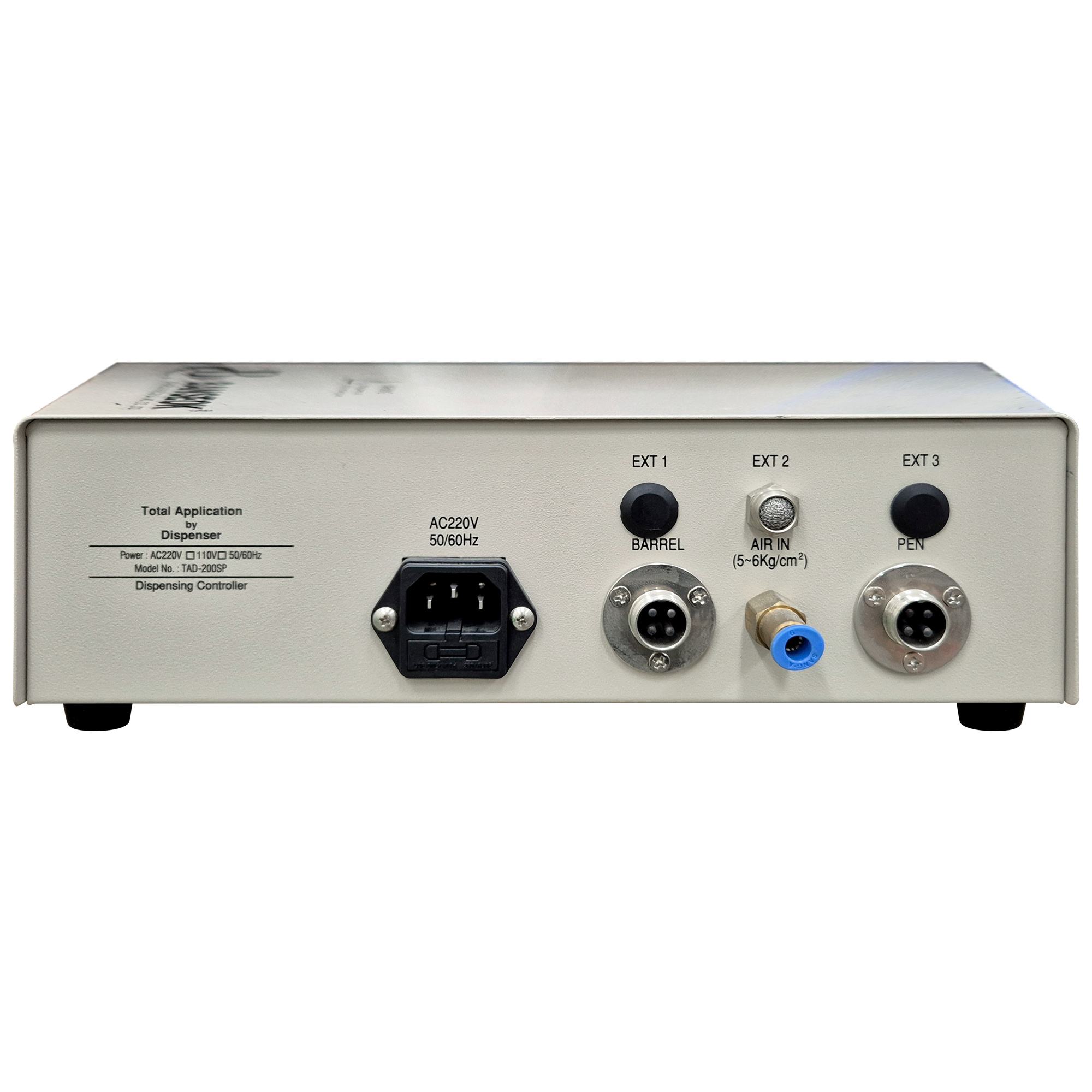

TAD-200SP (Vacuum Pick-up 제어용)
tad-200sp-from-banseok-is-a-specialized-vacuum-pick-up-and-dispensing-controller-that-combines-preci
tad-200sp-from-banseok-is-a-specialized-vacuum-pick-up-and-dispensing-controller-that-combines-preci

주요기능 및 특장점

Vacuum pick-up pen을 이용하여 아주 작은 소형 제품의 조립 작업에 최적이며, 작업의 수리 및 재작업에도 이상적.
  • 디스펜서 기능과 진공 Pick up 기능을 하나로 해결한 복합 방식의 Controller.
  • 부품의 이송을 진공 Pad를 이용하여 실행하며, 동시에 디스펜서를 사용하는 일석이조의 Controller.
  • 렌즈, 유리, 소형 부품의 Bonding 후 조립 Line에 적합.
  • 진공도를 제품의 크기 및 무게에 따라 조절이 가능.(범용형)
  ※ 진공 Pad는 다양하게 선택이 가능. (∅2, ∅3, ∅4, ∅5, ∅6, ∅10, ∅12, ∅20, ∅32)

적용재료

Silicone, UV resin, Cream solder, Silver paste, Epoxy, Bond 등

제품사양

Control MethodElectronic / Pneumatic System
Time Range0.01~99.99 sec
Interval Timer0.01~99.99 sec
Vacuum Pressure0~ -350mmHg
Out SignalOpen connector, DC 24V 20mmsec(Relay)
Power SourceAC220C 50/60Hz (AC100V 50/60Hz:Option)
Power Consumption32W
External Dimension & weight282(W) x 186(D) x 81(H)mm, 3.0kg

제품도면도
